迈斯维矩形贴片WiFi天线,频率范围2400~2500MHz
发布时间:2021/10/08
迈斯维(Maswell)的一款贴片式WiFi天线AN_W063,在2400~2500MHz的工作频率范围内,峰值增益为3dBi。天线模型采用ABS材质的天线罩,坚固耐用,可以延长产品的使用寿命,保障天线性能的稳定,防水性能佳,适宜24/7室外环境使用。同时,粘贴式的安装方式,使天线适于各种表面安装,易于共形,特别适合设备穿墙式安装与车辆共形的应用。
图1 产品图
AN_W063
的特点:
频率范围
2400~2500MHz
极化
线性
增益
3dBi(最高点)
阻抗
50Ω
PCB 面积
104.6*15*1mm
电缆
RG 174或其他
连接器
SMA 或其它
天线罩材料
ABS
安装方式
粘贴
可定制电缆与连接器
AN_W063
的应用:
室内CPE设备
路由器信号增强
物联网
工业控制
仪器设备

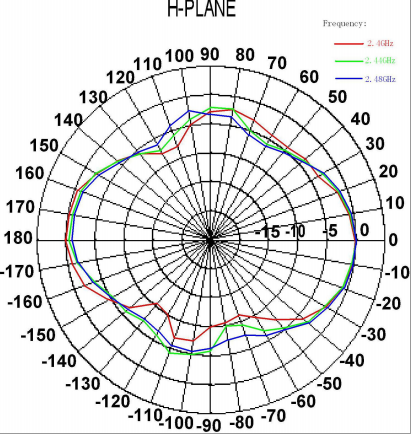

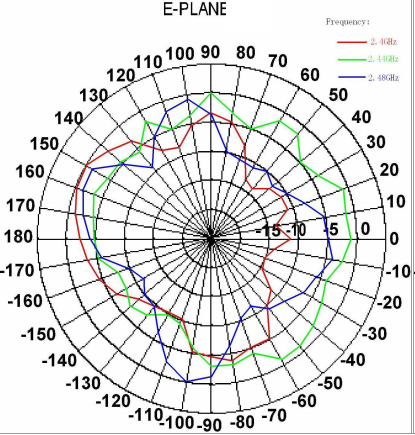

图2 天线辐射方向图
