迈斯维5020天线开发板DB01.5020.WF.CA

发布时间：2021/12/27

迈斯维推出5020天线开发板DB01.5020.WF.CA，测试电路与匹配电路采用5020布线方式，迈斯维官方网站提供设计文件与产品data sheet可下载：https://www.maswelltech.com.cn/index.php?m=content&c=index&a=show&catid=45&id=220
图一 产品图

天线开发板DB01.5020.WF.CA的产品参数：
项目 规格
天线 增益 2dBi
机械 尺寸 100*40*1mm
电缆 10cm
连接器 ipex
材料 FR4

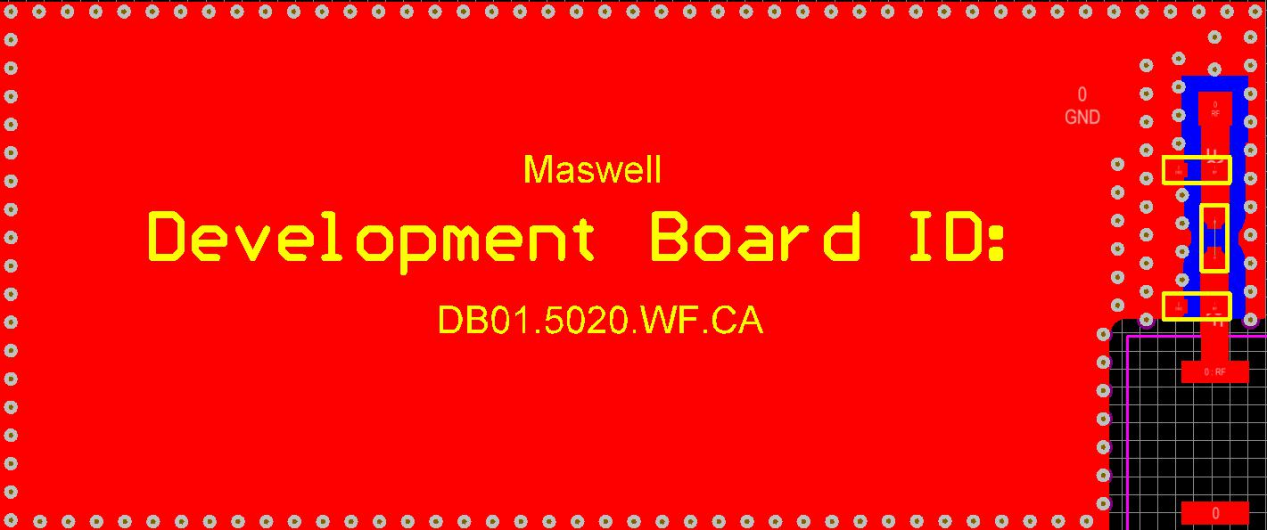

图二 PCB设计宏观图

测试电路与匹配电路采用5020布线方式，带匹配电路测试为2400~2500MHz，天线增益可达到2dBi，驻波比≤2.0，全向方位角，线性方式为极化，抗阻50Ω。 线路采用串联0欧即可（线路直连）
图三 PCB设计细节图

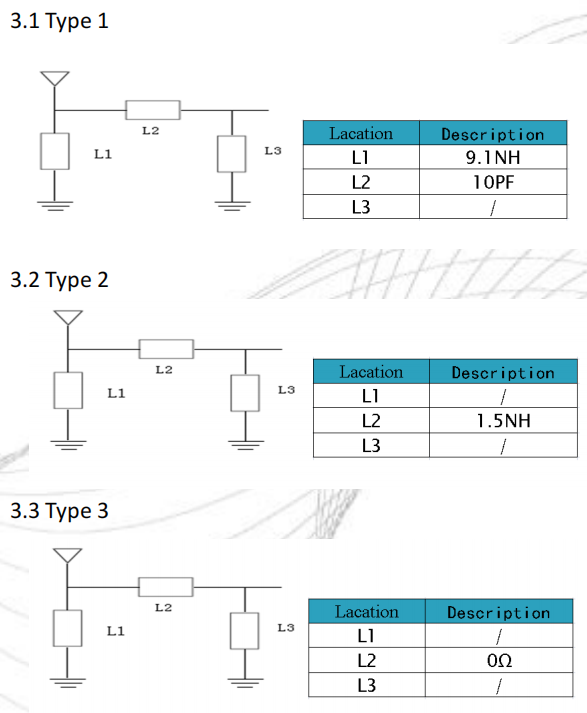

图四 匹配电路图
