迈斯维WiFi/Bluetooth 2.4/5.8GHz 双频金属SMD片上天线AN_W_CA_2630_T05

发布时间:2022/11/29

    迈斯维(Maswell)全新推出金属片上天线系列产品,WiFi/Bluetooth 2.4/5.8GHz双频金属SMD片上天线AN_W_CA_2630_T05,覆盖频率范围2400~2500MHz/5150~5850MHz,增益3dBi。外形尺寸、测试电路和匹配电路采用2630布线方式,体积小巧且满足SMD片式设计,具有低成本,小尺寸,金属材质环境耐受性好的特点。

图1  产品图

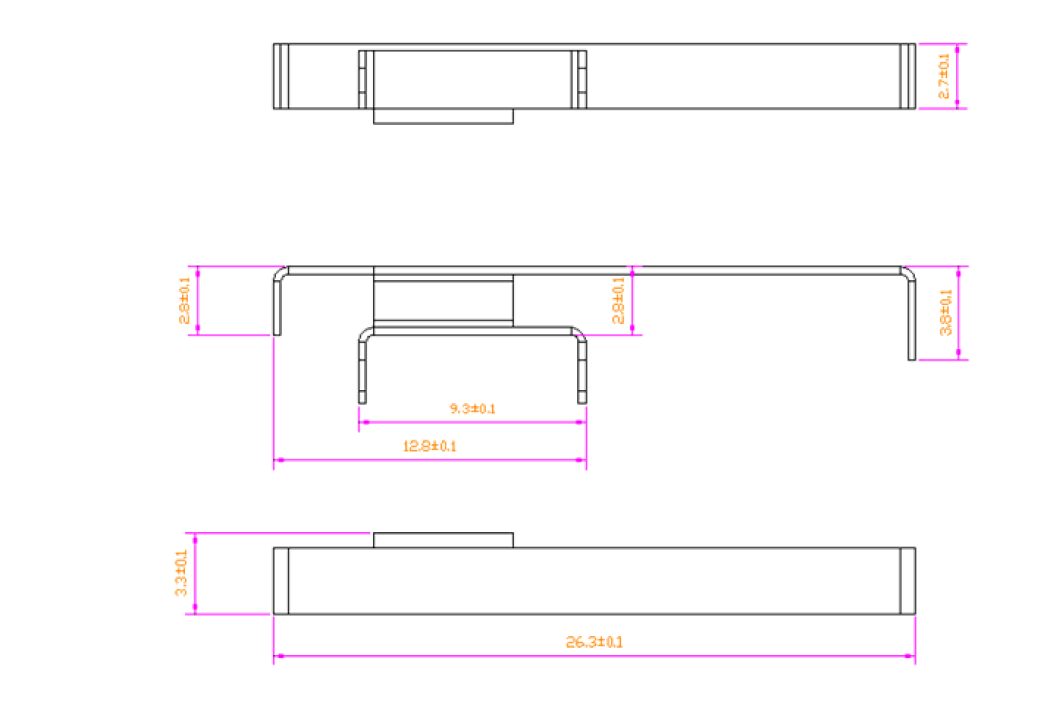

图2 尺寸图

AN_W_CA_2630_T05的产品参数:
项目 规格
带匹配电路测试 2400~2500MHz/5150~5850MHz
效率 >60%
峰值增益 3dBi
驻波比 ≤2.0
极化方式 线性
方位角 全向
阻抗 50Ω


AN_W_CA_2630_T05的应用:
物联网设备
CPE设备
可穿戴设备
AR/VR 设备
车载影音系统

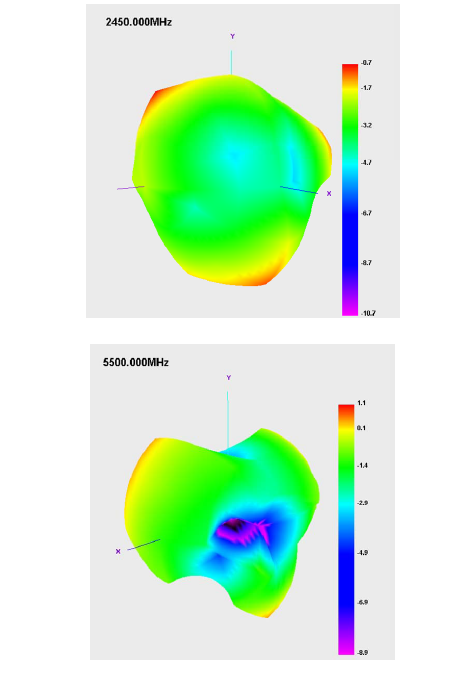

图3 天线辐射方向图
AN_W_CA_2630_T05的包装尺寸:
包装说明:载带尾部空穴长度150~200mm,载带头部空穴长度250~300mm,头部的盖带加长250mm。
储存条件:易氧化产品,真空状态储存五年,产品拆封后请于168小时内用完或重新密封包装!
储存温度与湿度:温度:<30℃ 湿度:<60%RH
