迈斯维 超宽带UWB 3.0-10GHz SMD 片上天线 0806 PCB封装AN_UWB_CA_0806_T03
发布时间:2023/04/18
迈斯维(Maswell)全新推出微波片上天线系列产品,超宽带Ultra Wideband (UWB) SMD 片上天线AN_ UWB _CA_0806_T03,覆盖频率范围为3000~10000MHz,增益3dBi。外形尺寸、测试电路和匹配电路采用0806布线方式,体积小巧且满足SMD片式设计,具有低成本,小尺寸、 超宽工作频段覆盖全频段UWB以及5G高频段。

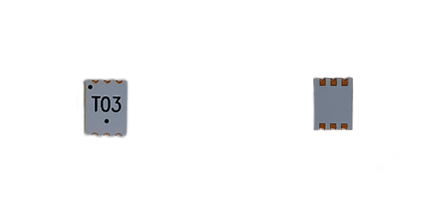

图1 产品图
图2 尺寸图
AN
_
UWB
_
CA_0806_T03
的产品参数:
项目
规格
带匹配电路测试
3000~10000MHz
通带宽度
7000MHz typ.
峰值增益
3dBi
驻波比
≤2.0
极化方式
线性
方位角
全向
阻抗
50Ω
AN_
UWB
_CA_0806_T03
的应用:
物联网设备
CPE设备
可穿戴设备
AR/VR 设备
车载影音系统
AN_
UWB
_CA_0806_T03

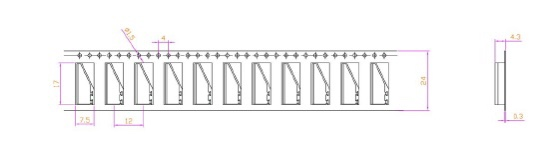

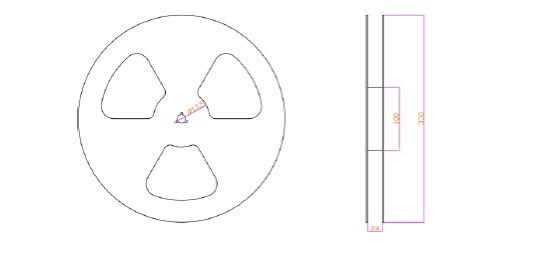

的包装尺寸:
包装说明:载带尾部空穴长度150~200mm,载带头部空穴长度250~300mm,头部的盖带加长250mm。
储存条件:易氧化产品,真空状态储存五年,产品拆封后请于168小时内用完或重新密封包装!
储存温度与湿度:温度:<30℃ 湿度:<60%RH
