发布时间：2025/10/27

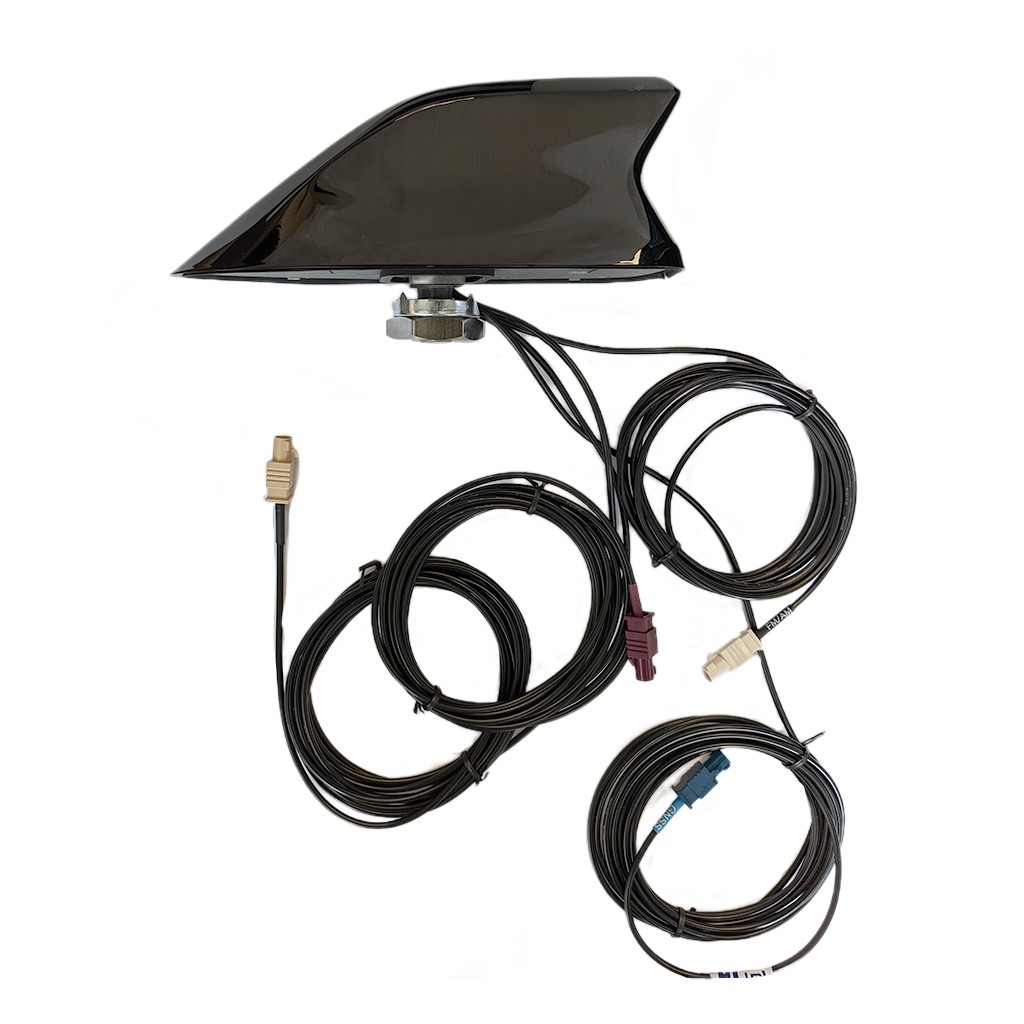

迈斯维（Maswell）全新推出GNSS+4G+WIFI+FM四合一鲨鱼鳍形车载组合天线系列产品，包括SMA连接器版本AN_GNSS_LTE_WF_FM_072-SMA与FAKRA连接器版本AN_GNSS_LTE_WF_FM_072-FAKRA，FM天线频率范围为520~1629KHz/76~108MHz，放大器增益FM:16±3dB:AM:5±3dB；4G LTE天线频率范围为698~960/MHz/1710~2690MHz，增益3.5dBi；WIFI/蓝牙天线频率范围为2400~2483.5MHz，增益2dBi；GNSS天线中心频率为1561.098MHz-1602MHz （GPS、格洛纳斯、伽利略、北斗），增益3dBi。单颗天线可以同时满足定位与通信的需求，采用螺母安装的安装方式，安装牢固，不易脱落。
| 项目 | 规格 | ||
| GNSS 天线 GPS/GLONASS/GAILEO/Beidou |
介质天线 |
中心频率 | 1561.098MHz-1602MHz GPS、格洛纳斯、伽利略、北斗 |
| 极化方式 | 右旋圆极化 | ||
| 增益 | 2dBic（最高点） | ||
| 电压驻波比 | ＜1.5 | ||
| 抗阻 | 50Ω | ||
| 低噪声放大器 | 增益 | 28±2dB | |
| 噪音系数 | ＜2.0dB | ||
| 电压驻波比 | ＜2.0 | ||
| 供电电压 | 3~5V DC | ||
| 电流消耗 | ＜15mA | ||
| 4G LTE Antenna | 频率范围 | 698~960/MHz/1710~2690MHz | |
| 电压驻波比 | <3.0 | ||
| 极化方式 | 线性 | ||
| 增益 | 3.5dBi(最高点) | ||
| 抗阻 | 50Ω | ||
| WIFI/蓝牙天线 | 频率范围 | 2400~2483.5MHz | |
| 极化方式 | 线性 | ||
| 增益 | 3.0dBi(最高点) | ||
| 电压驻波比 | ＜2.0 | ||
| 频率范围 | 50Ω | ||
| AM/FM天线 | 频率范围 | 520~1629KHz/76~108MHz | |
| 电压驻波比 | ≤2.5 | ||
| 极化方式 | 线性 | ||
| 增益 | FM:16±3dB:AM:5±3dB | ||
| 抗阻 | 50 Ω | ||
| 供电电压 | 9~16V DC | ||
| 电流消耗 | ≤60mA@12V DC | ||
| 机械参数 | 线缆 | RG174 （3米） | |
| 连接器 | GNSS: SMA 公, 4G LTE :SMA 公, WIFI: RP SMA Plug，FM/AM：PIN | ||
| 安装方式 | 螺杆 | ||
| 环境参数 | 工作温度 | -40℃~+85℃ | |
| 相对湿度 | 高达95% | ||
| 防水等级 | IP67 (线缆出口除外) | ||
| 振动 | 10 to 1000Hz G=28.7m/s² | ||
| 环保要求 | 符合 ROHS 标准 | ||
| 项目 | 规格 | ||
| GNSS 天线 GPS/GLONASS/GAILEO/Beidou |
介质天线 |
中心频率 | 1561.098MHz-1602MHz GPS、格洛纳斯、伽利略、北斗 |
| 极化方式 | 右旋圆极化 | ||
| 增益 | 2dBic（最高点） | ||
| 电压驻波比 | ＜1.5 | ||
| 抗阻 | 50Ω | ||
| 低噪声放大器 | 增益 | 28±2dB | |
| 噪音系数 | ＜2.0dB | ||
| 电压驻波比 | ＜2.0 | ||
| 供电电压 | 3~5V DC | ||
| 电流消耗 | ＜15mA | ||
| 4G LTE Antenna | 频率范围 | 698~960/MHz/1710~2690MHz | |
| 电压驻波比 | <3.0 | ||
| 极化方式 | 线性 | ||
| 增益 | 3.5dBi(最高点) | ||
| 抗阻 | 50Ω | ||
| WIFI/蓝牙天线 | 频率范围 | 2400~2483.5MHz | |
| 极化方式 | 线性 | ||
| 增益 | 3.0dBi(最高点) | ||
| 电压驻波比 | ＜2.0 | ||
| 频率范围 | 50Ω | ||
| AM/FM天线 | 频率范围 | 520~1629KHz/76~108MHz | |
| 电压驻波比 | ≤2.5 | ||
| 极化方式 | 线性 | ||
| 增益 | FM:16±3dB:AM:5±3dB | ||
| 抗阻 | 50 Ω | ||
| 供电电压 | 9~16V DC | ||
| 电流消耗 | ≤60mA@12V DC | ||
| 机械参数 | 线缆 | RG174 （3米） | |
| 连接器 | GNSS: Fakra C, 4G :FAKRA D, WIFI: FAKRA I ，FM/AM： Fakra B | ||
| 安装方式 | 螺杆 | ||
| 环境参数 | 工作温度 | -40℃~+85℃ | |
| 相对湿度 | 高达95% | ||
| 防水等级 | IP67 (线缆出口除外) | ||
| 振动 | 10 to 1000Hz G=28.7m/s² | ||
| 环保要求 | 符合 ROHS 标准 | ||
