发布时间：2026.09.10
迈斯维（Maswell）全新推出4X4 MIMO 5G 与GNSS 五合一支架版组合天线AN_Master_Cubic_4C1GN-LP,组合天线GNSS部分中心频率为1561.098~1602MHz，最高增益5dBi，同时支持四卫星GPS L1,Beidou B1，GLONASS G1，GAILEO E1频段。5G蜂窝天线部分具备4X4 MIMO功能，具备4根电缆构成独立4通道，支持美国/加拿大、欧洲、日本和澳大利亚的所有5G、4G、LTE和3G频段以及所有WiFi频段，适用频率范围广泛。天线实测覆盖频率为600-8000MHz， +最高增益可达6.0dBi。此款天线可应用于各种场景，尤其是户外环境，能够大幅提高蜂窝和无线信号覆盖率和强度。
AN_Master_Cubic_4C1GN-LP的特点：
| 项目 | 规格 | ||
| GNSS天线 （GPS， GLONASS， 北斗， Gaileo 四星） |
介质天线 | 中心频率 | 1561.098~1602MHz |
| 极化 | 右旋圆极化 | ||
| 增益 | 5dBic@PCB（最高值） | ||
| 电压驻波比 | ＜1.5 | ||
| 阻抗 | 50Ω | ||
| 轴比 | 3dB（最大） | ||
| 低噪声放大器 |
增益 | 28±2dB | |
| 噪音系数 | ≤1.5dB | ||
| 滤波器插入损耗 | ＜3dB | ||
| 电源电压 | 3~5V DC | ||
| 电流消耗 | ＜20mA | ||
| V.S.W.R | ＜2.0 | ||
| 天线 1: 5G/4G LTE/WiFi6E/UWB | 频率范围 | 600MHz~8.0GHz | |
| 极化 | 线极化 | ||
| 增益 | 6.0dBi @20cm电缆长度 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 天线 2: 5G/4G LTE/WiFi6E/UWB | 频率范围 | 600MHz~8.0GHz | |
| 极化 | 线极化 | ||
| 增益 | 6.0dBi @20cm电缆长度 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 天线 3: 5G/4G LTE/WiFi6E/UWB | 频率范围 | 600MHz~8.0GHz | |
| 极化 | 线极化 | ||
| 增益 | 6.0dBi @20cm电缆长度 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 天线 4: 5G/4G LTE/WiFi6E/UWB | 频率范围 | 600MHz~8.0GHz | |
| 极化 | 线极化 | ||
| 增益 | 6.0dBi @20cm电缆长度 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 机械指标 | 尺寸 | 122mm *122mm*91mm | |
| 电缆 | LMR195 1米或其他 | ||
| 连接头 | 5G： SMA 公 内螺纹内针 GNSS： SMA 公 内螺纹内针 |
||

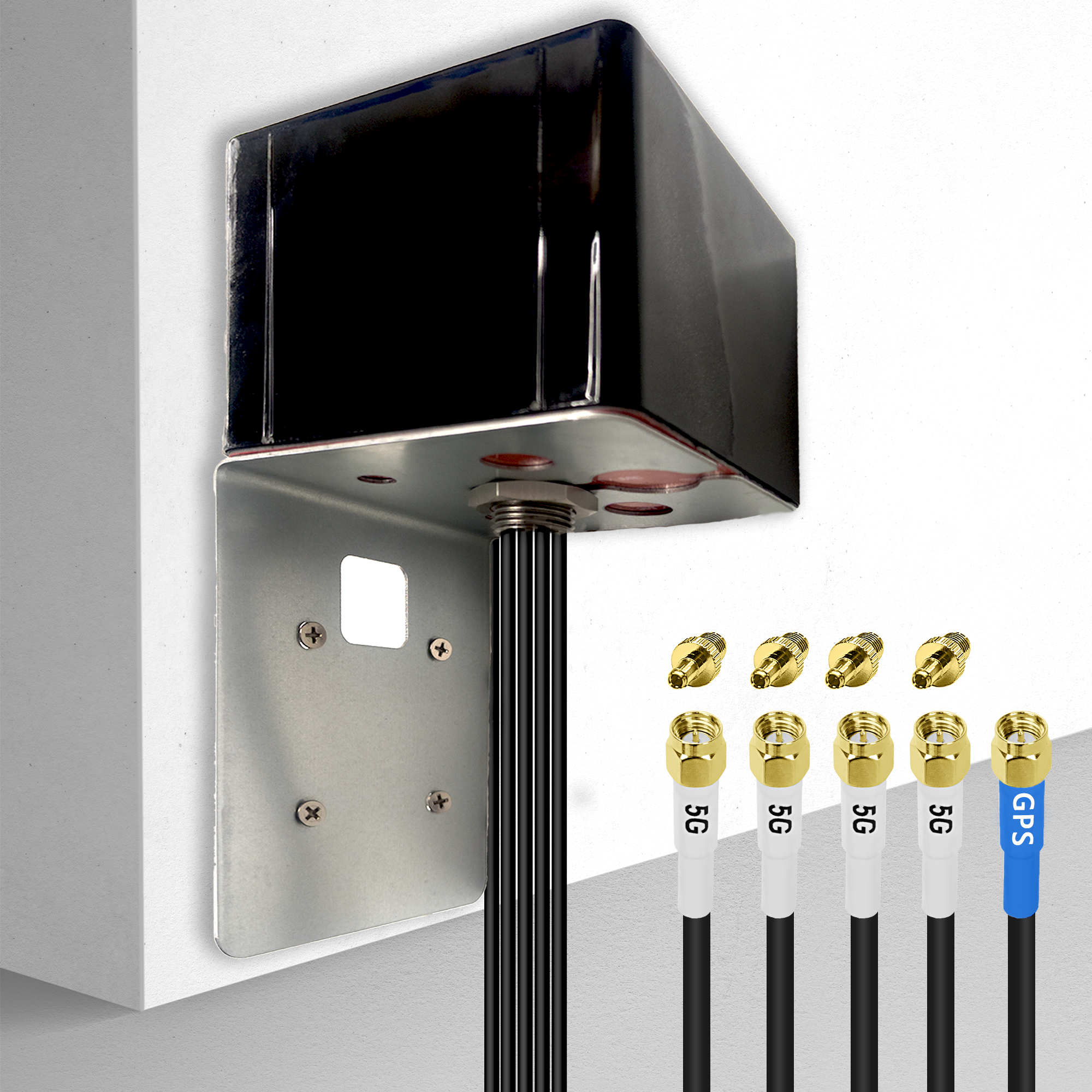

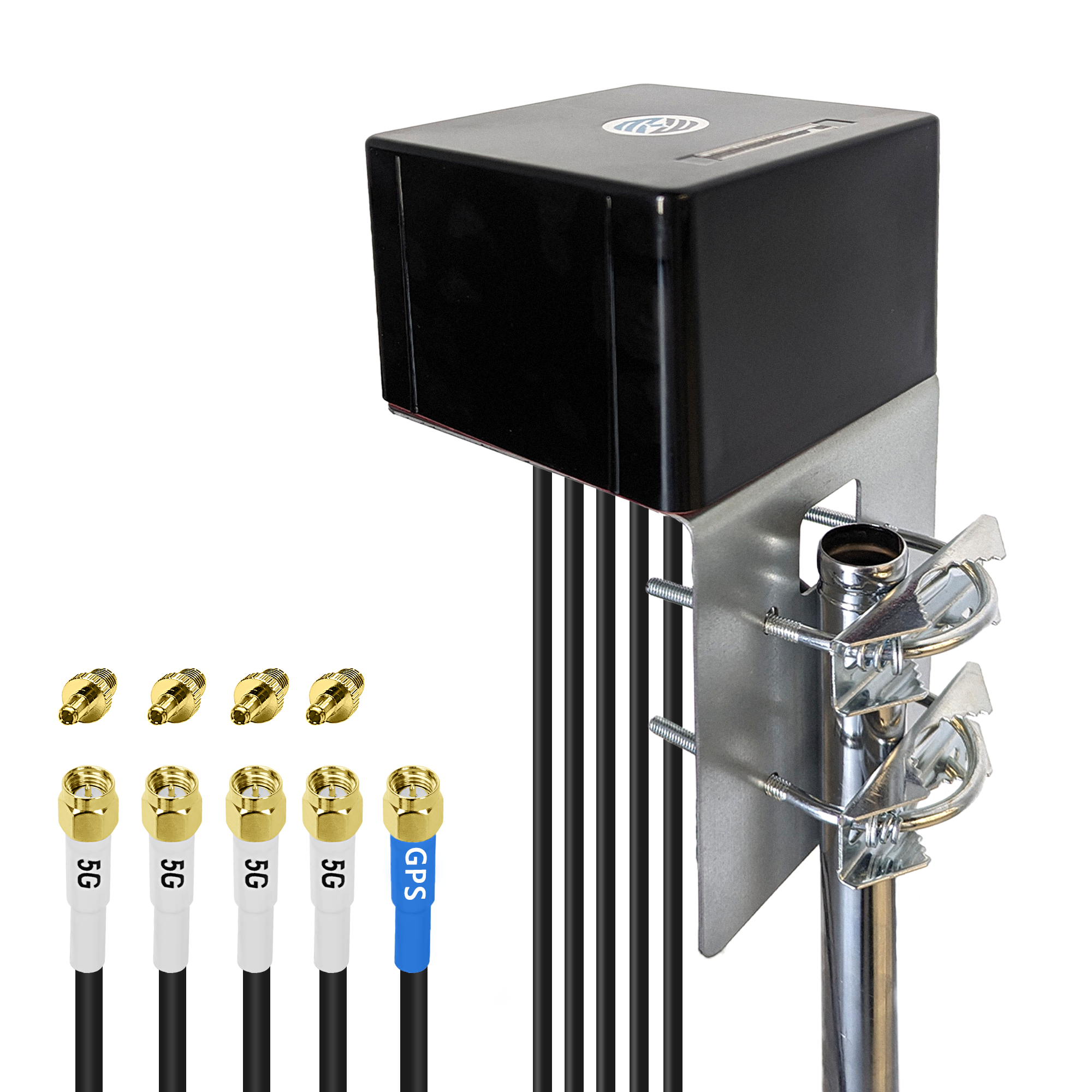

| 安装方式 | 支架抱杆或支架靠墙 | ||
| L支架 | 包含U夹码与螺丝 | ||
| 天线罩材料 | ASA 美标黄卡（UL Yellow Card） | ||
| 材料防紫外线与水浸渍等级 | F1 级(UL 746C) | ||
| 环境参数 | 工作温度 | -40℃~+85℃ | |
| 相对湿度 | 高达95% | ||
| 防水等级 | IP67 | ||
| 震动指标 | 10 to 55Hz 和1.5mm 振幅 2小时测试 | ||
AN_Master_Cubic_4C1GN-LP的应用：
物联网设备
工控
CPE设备
车载应用
路由器
蓝牙/zigbee 设备
户外房车
智能电表/水表
智能检测
