| 项目 | 规格 | ||
| GNSS天线 （GPS， GLONASS， 北斗， Gaileo 四星） |
介质天线 | 中心频率 | 1561.098~1602MHz |
| 极化 | 右旋圆极化 | ||
| 增益 | 5dBic@PCB（最高值） | ||
| 电压驻波比 | ＜1.5 | ||
| 阻抗 | 50Ω | ||
| 轴比 | 3dB（最大） | ||
| 低噪声放大器 |
增益 | 28±2dB | |
| 噪音系数 | ≤1.5dB | ||
| 滤波器插入损耗 | ＜3dB | ||
| 电源电压 | 3~5V DC | ||
| 电流消耗 | ＜20mA | ||
| V.S.W.R | ＜2.0 | ||
| 天线 1: 5G/4G/WIFI/Bluetooth 主天线 | 频率范围 | 600-8000MHz | |
| 极化 | 线极化 | ||
| 增益 | 最高5.0dBi（线缆长度20厘米） | ||
| 方向图 | 全向 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 天线 2: 5G/4G/WIFI/Bluetooth 主天线 | 频率范围 | 600-8000MHz | |
| 极化 | 线极化 | ||
| 增益 | 最高5.0dBi（线缆长度20厘米） | ||
| 方向图 | 全向 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 天线 3: 5G/4G/WIFI/Bluetooth 主天线 |
频率范围 | 600-8000MHz | |
| 极化 | 线极化 | ||
| 增益 | 最高5.0dBi（线缆长度20厘米） | ||
| 方向图 | 全向 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 天线 4: 5G/4G/WIFI/Bluetooth 主天线 | 频率范围 | 600-8000MHz | |
| 极化 | 线极化 | ||
| 增益 | 最高5.0dBi（线缆长度20厘米） | ||
| 方向图 | 全向 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 天线 5: 5G/4G/WIFI/Bluetooth 副天线 | 频率范围 | 720-8000MHz | |
| 极化 | 线极化 | ||
| 增益 | 2.0dBi | ||
| 方向图 | 全向 | ||
| V.S.W.R | average 3.0 | ||
| 效率 | >50% | ||
| 天线 6: 5G/4G/WIFI/Bluetooth 副天线 | 频率范围 | 720-8000MHz | |
| 极化 | 线极化 | ||
| 增益 | 2.0dBi | ||
| 方向图 | 全向 | ||
| V.S.W.R | average 3.0 | ||
| 效率 | >50% | ||
| 天线 7: 5G/4G/WIFI/Bluetooth 副天线 | 频率范围 | 720-8000MHz | |
| 极化 | 线极化 | ||
| 增益 | 2.0dBi | ||
| 方向图 | 全向 | ||
| V.S.W.R | average 3.0 | ||
| 效率 | >50% | ||
| 天线 8: 5G/4G/WIFI/Bluetooth 副天线 | 频率范围 | 720-8000MHz | |
| 极化 | 线极化 | ||
| 增益 | 2.0dBi | ||
| 方向图 | 全向 | ||
| V.S.W.R | average 3.0 | ||
| 效率 | >50% | ||

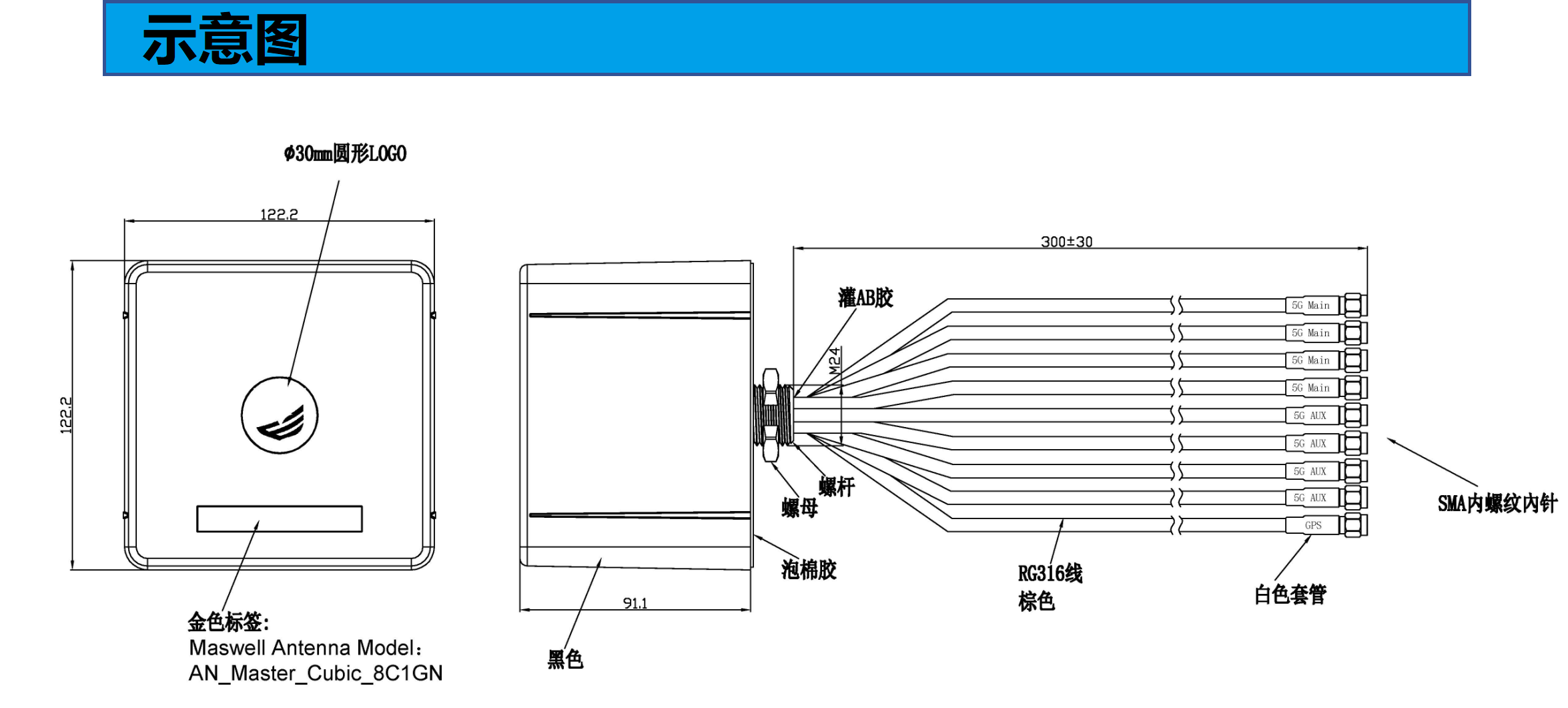

| 机械指标 | 尺寸 | 121mm *121mm*91mm | |
| 电缆 | LMR195 30cm + LMR 240 2m |
||
| 安装方式 | L 型支架：U型夹码以及螺丝 | ||
| 连接头 | SMA公 | ||
| 环境参数 | 工作温度 | -40℃~+85℃ | |
| 防水 | IP67（EURO：EN 60529:1991+A1:2000+A2:2013+AC:2019 CHINA：GB/T4208-2017） | ||
| 天线罩材料 | ASA（UL黄卡等级） | ||
| 材料防紫外线与水浸渍等级 | F1级（UL746C） | ||
| 相对湿度 | 高达95% | ||
| 震动指标 | 10 to 55Hz 和1.5mm 振幅 2小时测试 | ||
| 环保指标 | 符合ROHS | ||
