发布时间：2026.09.10

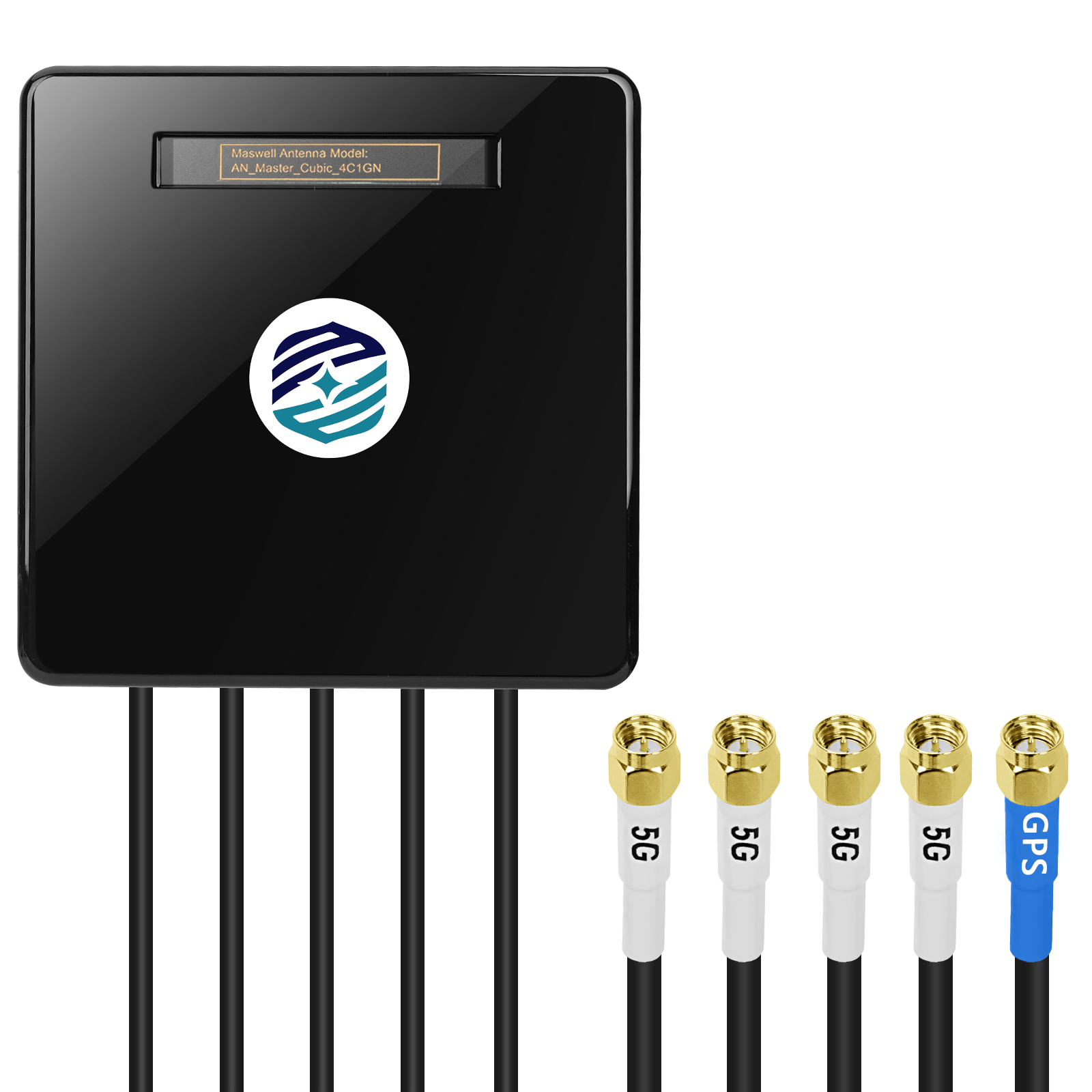

迈斯维（Maswell）全新推出4X4 MIMO 5G 与GNSS 5电缆组合天线AN_Master_Cubic_4C1GN,组合天线GNSS部分中心频率为1561.098~1602MHz，最高增益5dBi，同时支持四卫星GPS L1,Beidou B1，GLONASS G1，GAILEO E1频段。5G部分具备4X4 MIMO功能，具备4根电缆构成独立4通道，支持美国/加拿大、欧洲、日本和澳大利亚的所有5G、4G、LTE和3G频段，适用频率范围广泛。覆盖频率为600-8000MHz，最高增益可达6.0dBi。此款天线可应用于各种场景，尤其是户外环境，能够大幅提高蜂窝和无线信号覆盖率和强度。
天线采用ASA防紫外线天线罩材料，可以经受住户外高温暴晒。防水等级为IP67，在各种复杂的户外环境和不同的天气条件下，仍然能够提供稳定、高质量的通信连接。
产品采用螺母安装与3M粘连安装的安装方式，安装快捷且牢固，不易松动或脱落。
| 项目 | 规格 | ||
| GNSS天线 （GPS， GLONASS， 北斗， Gaileo 四星） |
介质天线 | 中心频率 | 1561.098~1602MHz |
| 极化 | 右旋圆极化 | ||
| 增益 | 5dBic@PCB（最高值） | ||
| 电压驻波比 | ＜1.5 | ||
| 阻抗 | 50Ω | ||
| 轴比 | 3dB（最大） | ||
| 低噪声放大器 |
增益 | 28±2dB | |
| 噪音系数 | ≤1.5dB | ||
| 滤波器插入损耗 | ＜3dB | ||
| 电源电压 | 3~5V DC | ||
| 电流消耗 | ＜20mA | ||
| V.S.W.R | ＜2.0 | ||
| 天线 1: 5G/4G LTE/WiFi6E/UWB | 频率范围 | 600MHz~8.0GHz | |
| 极化 | 线极化 | ||
| 增益 | 6.0dBi @20cm电缆长度 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 天线 2: 5G/4G LTE/WiFi6E/UWB | 频率范围 | 600MHz~8.0GHz | |
| 极化 | 线极化 | ||
| 增益 | 6.0dBi @20cm电缆长度 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 天线 3: 5G/4G LTE/WiFi6E/UWB | 频率范围 | 600MHz~8.0GHz | |
| 极化 | 线极化 | ||
| 增益 | 6.0dBi @20cm电缆长度 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 天线 4: 5G/4G LTE/WiFi6E/UWB | 频率范围 | 600MHz~8.0GHz | |
| 极化 | 线极化 | ||
| 增益 | 6.0dBi @20cm电缆长度 | ||
| V.S.W.R | 平均3.0 | ||
| 效率 | >50% | ||
| 机械指标 | 尺寸 | 122mm *122mm*91mm | |
| 电缆 | LMR195 1米或其他 | ||
| 连接头 | 5G： SMA 公 内螺纹内针 GNSS： SMA 公 内螺纹内针 |
||
| 环境参数 | 工作温度 | -40℃~+85℃ | |
| 相对湿度 | 高达95% | ||
| 防水等级 | IP67 | ||
| 震动指标 | 10 to 55Hz 和1.5mm 振幅 2小时测试 | ||
